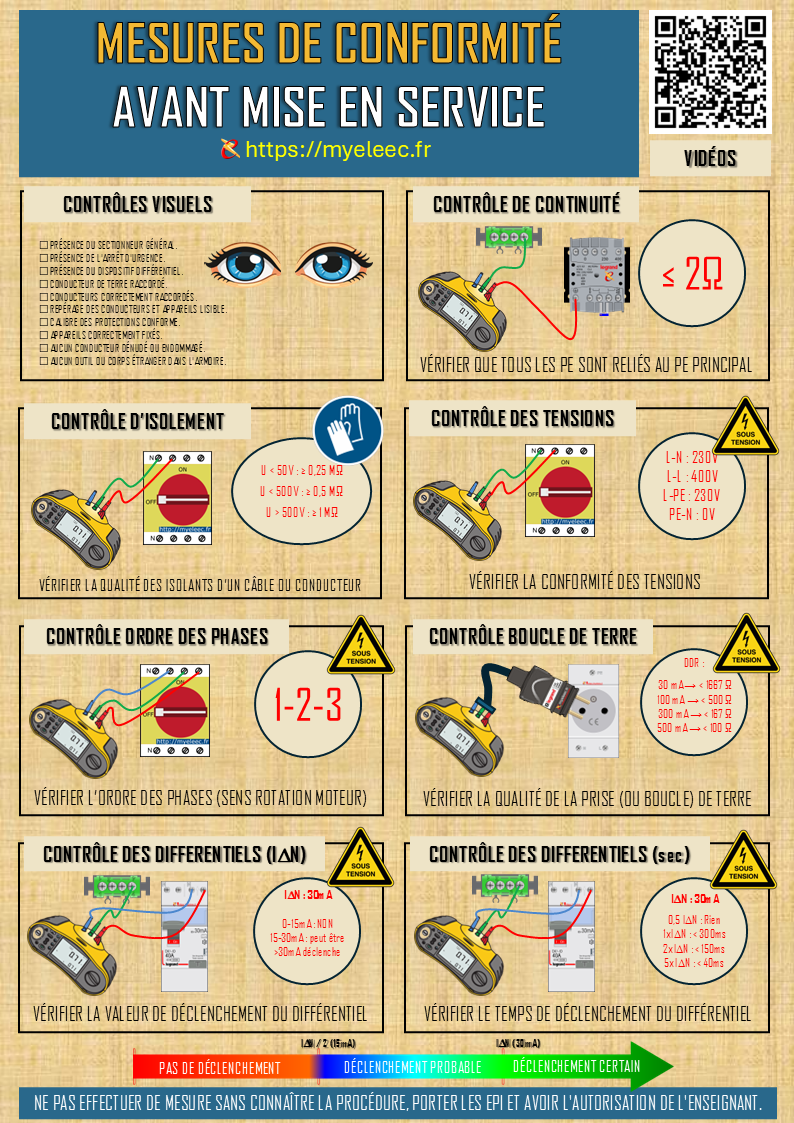

📋 Nouvelle affiche pédagogique : Les mesures de conformité avant la mise en service
Afin d’accompagner les élèves dans l’apprentissage des vérifications réglementaires avant la mise en service d’une installation électrique, MyEleec met gratuitement à disposition une nouvelle affiche pédagogique.
Cette affiche reprend, de manière claire et synthétique, les principales mesures à effectuer ainsi que les valeurs de référence à connaître.
⚡ Les contrôles présentés
L’affiche rappelle les différentes étapes indispensables avant toute mise en service :
- 👀 Contrôles visuels de l’installation
- 🔌 Contrôle de continuité des conducteurs de protection
- ⚡ Contrôle d’isolement
- 🔋 Vérification des tensions
- 🔄 Contrôle de l’ordre des phases
- 🌍 Mesure de la boucle de terre
- 🛡️ Contrôle des dispositifs différentiels (courant de déclenchement)
- ⏱️ Contrôle des dispositifs différentiels (temps de déclenchement)
Chaque contrôle est illustré avec le branchement de l’appareil de mesure, les principales valeurs à respecter ainsi que les rappels de sécurité.
🎓 Un support idéal pour les ateliers
Cette affiche peut être utilisée :
- en salle de cours ;
- en atelier d’électrotechnique ;
- lors des séances de préparation aux habilitations électriques ;
- pour les révisions avant les CCF ou les épreuves pratiques.
Son format synthétique permet aux élèves de retrouver rapidement les informations essentielles avant de réaliser leurs mesures.
⚠️ La sécurité avant tout
Comme indiqué sur l’affiche, aucune mesure ne doit être réalisée sans connaître la procédure, porter les EPI adaptés et disposer de l’autorisation de l’enseignant.
La maîtrise des mesures de conformité est une compétence essentielle pour tout futur électricien et participe directement à la sécurité des personnes et des installations.
📥 N’hésitez pas à la télécharger, à l’imprimer et à l’afficher dans vos ateliers !
