Carnet 20 – Le store banne

4 septembre 2025 christophe

Mise en situation

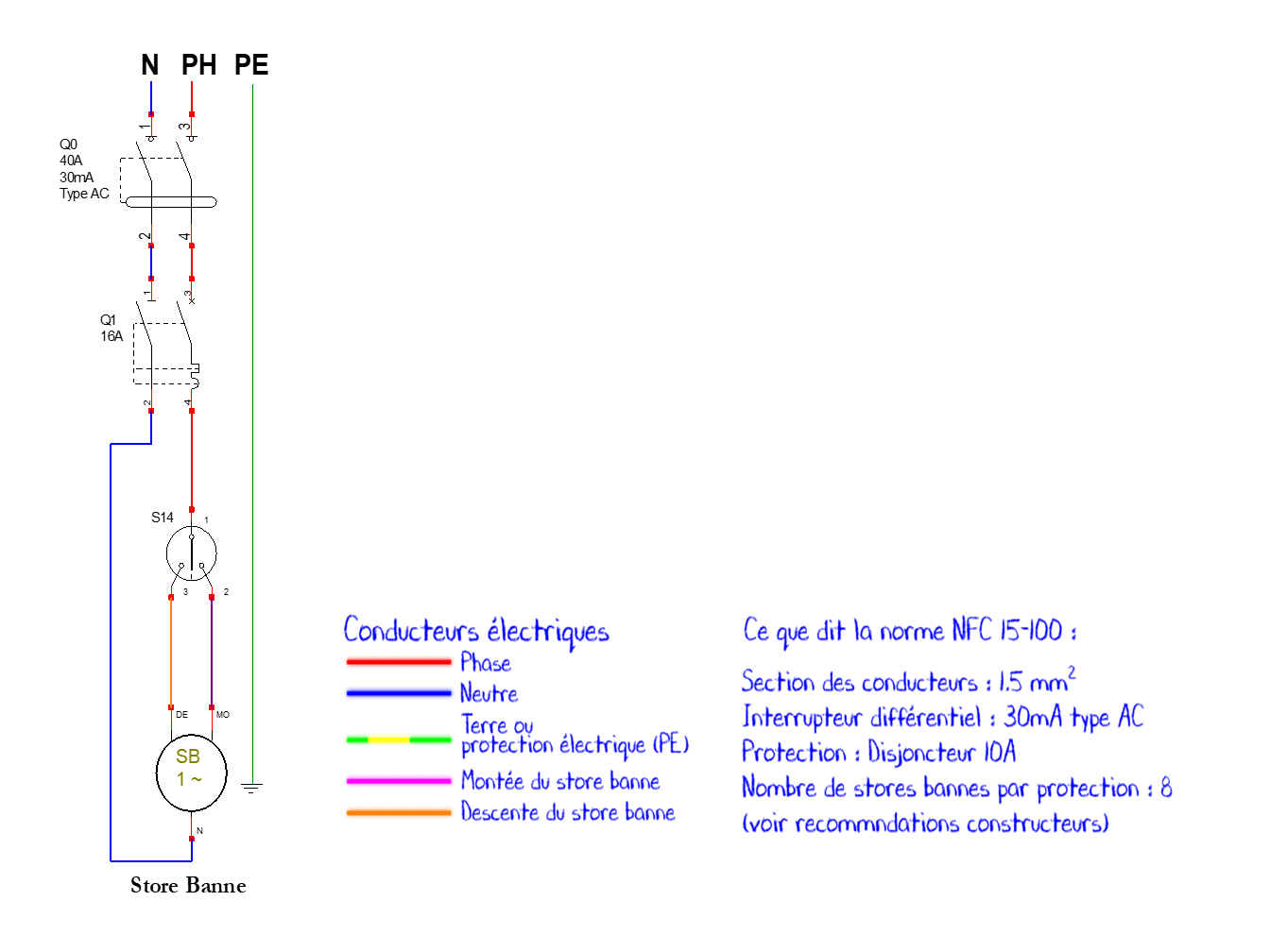

Votre mission consiste à réaliser le schéma de câblage d’un store banne motorisé, dans le respect de la norme NF C15-100.

Les stores bannes motorisés sont souvent installés pour protéger des rayons du soleil et améliorer le confort extérieur. Ils sont commandés par un inverseur à trois positions (montée, descente, arrêt) permettant d’ajuster l’ouverture du store selon les besoins. Ce type de montage est fréquemment utilisé sur les terrasses, balcons ou espaces extérieurs.

Vidéo de présentation du schéma

https://youtu.be/1zVbN2pULb8

Nomenclature

Exercice

Link not found in DB for [download] shortcode.

Vidéo « corrigé »

Lien vidéo MyEleec protégé par un mot de passe
