Présentation de LogEleec

8 mars 20136 août 2020 christophe

LogELeec

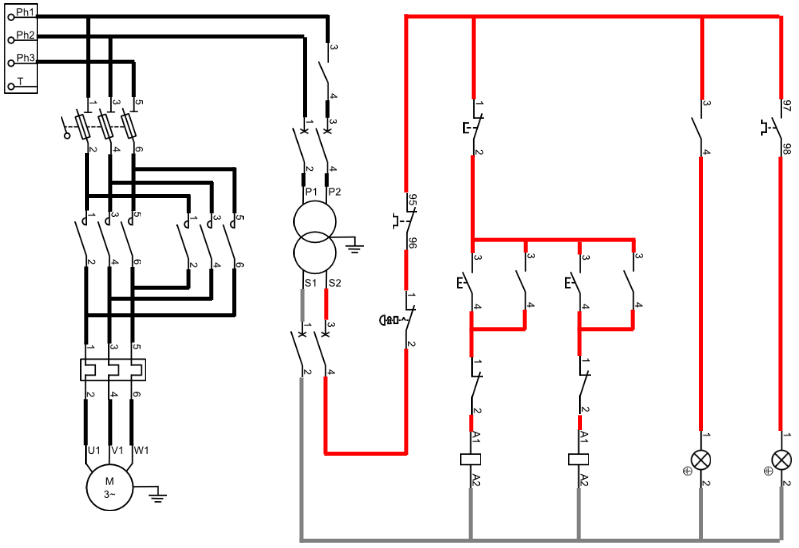

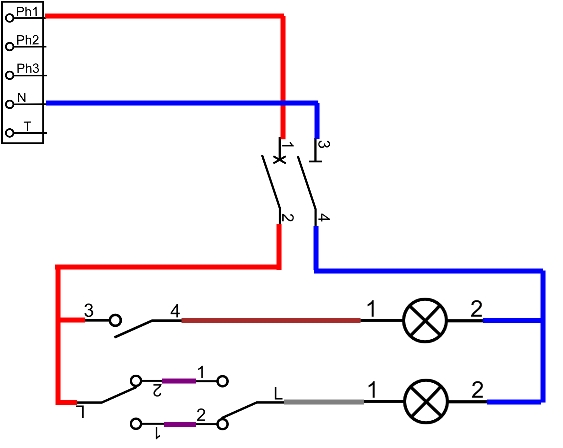

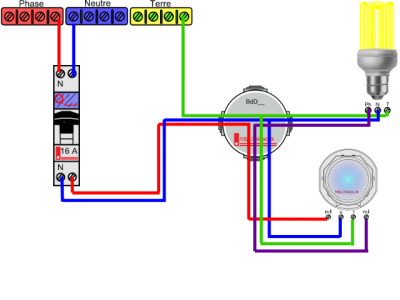

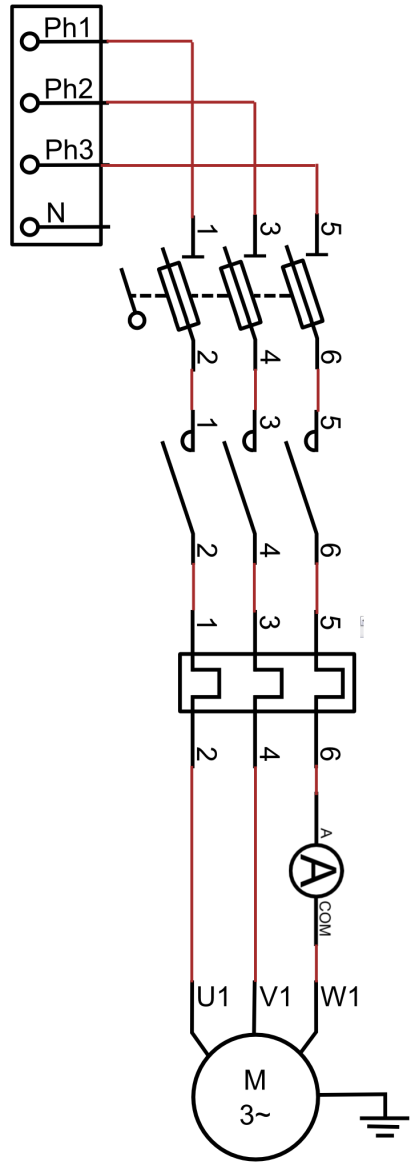

LogELeec est un logiciel de saisie de schémas électrotechniques de type schémas de branchement, unifilaires, multifilaires, architecturaux et développés, pour le bâtiment et l’industrie. Il permet aussi de dessiner des grafcets ainsi que des schémas pneumatiques et hydrauliques.

Principales caractéristiques :

Intuitif (fonction de base des logiciels de dessins).
Chaque appareil possède une représentation le plus proche du réel.
Totalement gratuit.
Ne nécessite aucune installation de logiciel.
Evolutif
Bibliothèque de 1000 symboles.
Mise à jour régulière des bibliothèques de symboles.
Création de nouveaux symboles sur demande.
Annulation de toutes les opérations.
Fonctions standards de dessin (couleur, déplacement, suppression, copie).
Fonction calques afin de d’afficher ou de masquer une correction (par exemple).
Fonctionne sous tous les navigateurs web.

Fonctionnalités :

Librairie de base d’environ 1000 symboles électrotechniques (LogELeec, Legrand, Schneider, IMO …)
Librairies complémentaires : grafcet, automobile, pneumatique, hydraulique, haute tension

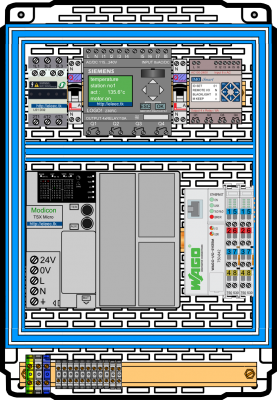

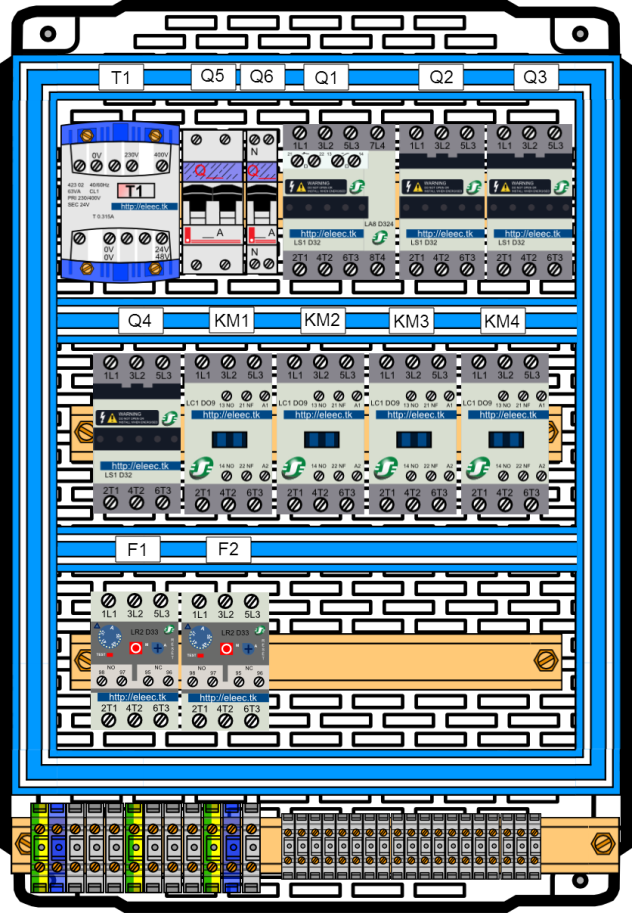

Logiciel de dessin d’armoires électriques.
Permet de réaliser les plans d’implantation de coffrets et armoires, ou librement en plaçant directement les vues armoires des composants.
Définition du support (grille téléquick, tôle perforée, planche en bois).
Aperçu d’un symbole avant placement.
Conducteurs personnalisables …
Niveau de Zoom illimité.
Fonctions dessin : rectangle, rectangle arrondi, ligne, fonction, tension, courant, texte.
Couleur, épaisseur et style des traits modifiables.
Insertion d’image (BMP, JPG et PNG), de textes, de zones de texte et de tableaux.
Insertion de note.
Gestionnaire de liens.
Transparence des symboles
Calques
Duplication des symboles.
Alignement des symboles (haut, bas, gauche, droite, milieu)
Gestion des niveaux de plan (mettre au premier plan, mettre en arrière-plan)
Chaine Youtube : http://youtube.myeleec.fr

Equipe édition symboles :

Boixière, Christophe, CouZ, Dharokan, Max78, Ririne.

Conditions d’utilisation :

Afin de pouvoir bénéficier de cette application, il vous sera demandé de vous créer un compte personnel sur le forum : http://forum.myeleec.fr puis d’aller sur l’application : http://logeleec.myeleec.fr

Nous pouvons, sur demande, créer une liste de comptes pour vos élèves.
